Väčšina domácností spozná svoj rozvádzač až vo chvíli, keď v ňom treba prepnúť istič. Príde večer, kúpeľňa aj kuchyňa zhasnú naraz, a vy v tme hľadáte skrinku, o ktorej ste od kolaudácie ani raz nepremýšľali. Potom sa ukáže, čo v nej v skutočnosti je – a čo v nej chýba.

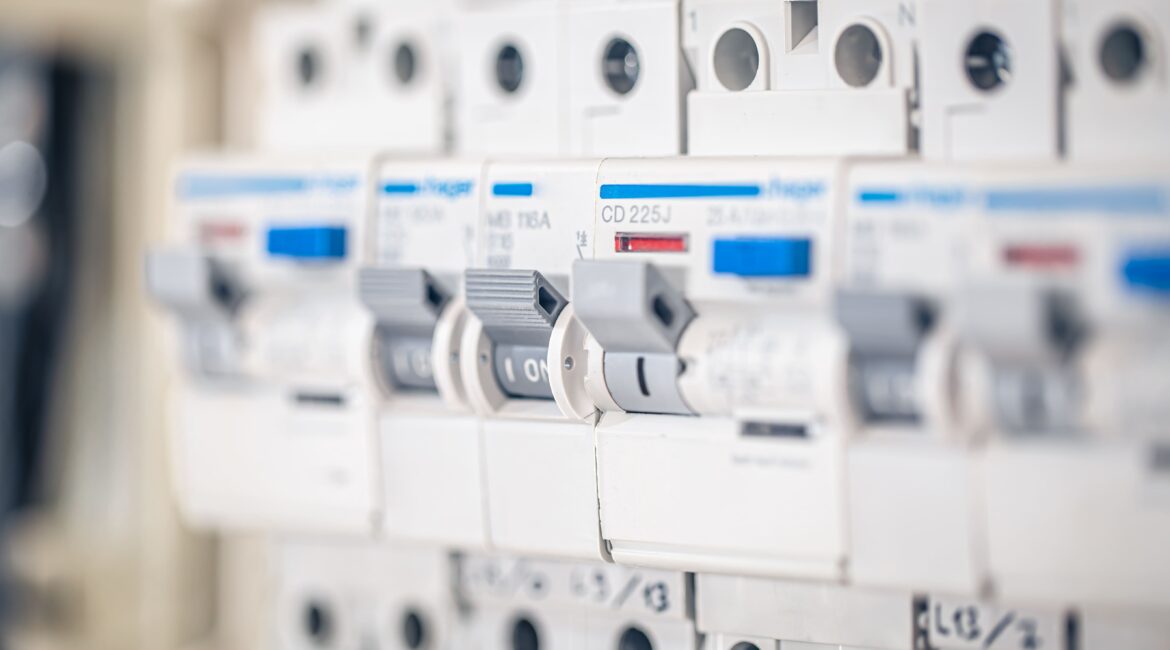

Elektrický rozvádzač (niekedy ho voláme aj domový rozvádzač alebo ističová skrinka) je miesto, kde sa celá elektroinštalácia domu stretáva v jednom bode. Podľa toho, ako je navrhnutý a osadený, spoznáte, či elektrikár myslel na vašu domácnosť – alebo len na to, aby prácu čo najrýchlejšie dokončil. Po rokoch montáží a opráv v Nitrianskom kraji vidíme stále tých istých sedem chýb. Toto sú tie najčastejšie a ako sa im vyhnúť.
Prečo je rozvádzač srdcom domu
Rozvádzač nie je len „skrinka s vypínačmi“. Je to centrum, do ktorého prichádza prúd z distribučnej siete a odkiaľ sa rozdeľuje do každého okruhu v dome. Vnútri žije niekoľko typov prístrojov, z ktorých každý má inú úlohu:
- Hlavný istič – oddeľuje dom od siete a chráni prívod pred preťažením
- Prúdové chrániče (RCD) – chránia ľudí pred úrazom elektrickým prúdom
- Ističe okruhov – chránia jednotlivé vedenia (svetlá, zásuvky, spotrebiče)
- Prepäťová ochrana (SPD) – zachytáva prepätia z blesku a siete
- Svorkovnice a rozvody – prepojenie všetkého, čo z rozvádzača vychádza
Zjednodušene: ističe chránia káble, chrániče chránia ľudí, SPD chránia spotrebiče. Keď jeden z nich chýba alebo je zle zvolený, ohrozená je celá domácnosť.
Montáž a úpravy rozvádzača nie sú svojpomocná práca. Podľa vyhlášky 508/2009 Z. z. smie elektroinštalačné práce vykonávať iba kvalifikovaný elektrotechnik s príslušným osvedčením. Návrh sa pritom riadi normami STN 33 2000-4-41 (ochrana pred úrazom), STN 33 2000-5-52 (prierezy a istenie) a STN 33 2000-5-53 (spínacie a riadiace prístroje). Tieto názvy budete v článku ešte vídať. Stojí za nimi jednoduchá vec: dom má byť bezpečný, nielen funkčný.
Chyba č. 1: Poddimenzovaný rozvádzač a málo modulov
Začneme tým najčastejším. Rozvádzač, ktorý je plný už v deň montáže, je rozvádzač navrhnutý zle. Dom bez rozšírenia neexistuje – väčšinou ho rozširujete skôr, než ste čakali.
Veľkosť rozvádzača sa udáva v moduloch. Jeden modul má šírku približne 18 mm a rozvádzač má typicky jednu až štyri rady po 8, 12 alebo 18 moduloch. Pre menší rodinný dom sú bežné rozvádzače s 36–54 modulmi; väčší dom s fotovoltikou, tepelným čerpadlom alebo ďalšími technológiami potrebuje viac.
Odborníci sa zhodujú na jednom pravidle: minimálne 20–30 % modulov nechať voľných ako rezervu. Na čo sa tá rezerva v praxi minie?
- ďalší zásuvkový okruh po prerábke izby
- fotovoltika alebo batériové úložisko
- nabíjačka elektromobilu
- automatizácia a smart prvky
- nový spotrebič so samostatným okruhom
Do návrhu treba započítať aj to, že samotná prepäťová ochrana zaberá zvyčajne 2–4 moduly. Pri počítaní modulov ju ľudia často vynechajú a potom im miesto nevyjde o polovicu rozvádzača neskôr.
Naša skúsenosť: pri obhliadkach sa nám pravidelne stáva, že majiteľ domu chce pridať jeden okruh a zistí, že v rozvádzači nezostal ani jeden voľný modul. Výmena rozvádzača uprostred zariadenej domácnosti je nepomerne drahšia a otravnejšia ako správny návrh na začiatku.
Chyba č. 2: Chýbajúce prúdové chrániče
Prúdové chrániče sú povinnou súčasťou elektroinštalácie podľa STN 33 2000-4-41. Napriek tomu ich v starších domoch, ale aj pri niektorých novších montážach, stále chýba – alebo tam je jeden jediný na celý dom.
Čo hovorí norma: chráničom s citlivosťou 30 mA musia byť chránené všetky zásuvkové a svetelné obvody v dome, teda všetky zásuvky do 32 A. Dôvod je jednoduchý – chránič vypne obvod v okamihu, keď prúd „uniká“ cez človeka do zeme. Bez neho sa porucha prejaví až tým, že sa vás dotkne.
Druhá častá chyba: použiť typ AC, hoci sa dnes štandardne používa typ A. Typ AC reaguje len na čisto striedavé prúdy. Moderné spotrebiče (práčky, umývačky, počítače, televízory) majú elektronické zdroje, ktoré vytvárajú pulzujúce jednosmerné zložky. Tie môžu citlivosť chrániča typu AC znížiť alebo ho úplne zablokovať. Typ A na tieto prúdy reaguje, a preto je v domácnostiach dnes štandardom. V niektorých európskych krajinách už typ AC na všeobecné použitie ani nepovoľujú.
Najčastejšie používaný chránič v rodinnom dome je jednofázový 30 mA / 25 A, typ A. Pre náročnejšie spotrebiče platia ďalšie typy:
| Typ chrániča | Reakcia | Kde sa používa |
|---|---|---|
| A | Striedavé + pulzujúce jednosmerné prúdy | Štandard domácnosti (zásuvky, svetlá) |
| F | Ako A + frekvenčné meniče do 10 mA | Práčky a sušičky s meničmi |
| B | Všetky formy, vrátane vyhladeného DC | Nabíjačky elektromobilov, fotovoltika |
| S (300 mA) | Selektívny – požiarna ochrana | Hlavná úroveň inštalácie |
K chráničom patria ešte tri pravidlá, ktoré sa pri montáži obchádzajú:
- Jeden chránič na celý dom je nevhodný. Pri poruche v jednej zásuvke vypadne celý objekt: v noci bez svetla, v zime bez kúrenia. Rozdeľte obvody medzi viac chráničov.
- Predradený istič nesmie mať väčší menovitý prúd ako chránič. K chrániču 25 A patrí istič maximálne 25 A.
- Chránič nie je istič. Nechráni pred preťažením ani skratom – na to slúžia ističe. Kombináciou oboch funkcií v jednom prístroji je RCBO (chránič s ističom), ktorý sa oplatí použiť pre chladničku, kotol či server, pretože pri poruche vypne len ten jeden obvod.
Ešte jedna poznámka pre staršie domy: chránič vyžaduje inštaláciu TN-S s tromi vodičmi. V starých rozvodoch TN-C (dva vodiče, hliník) ho nemožno použiť – a to je väčšinou znak, že nastal čas na rekonštrukciu. Kedy už naozaj nemáte na výber, rozoberáme v článku Prerábka elektroinštalácie v starom dome: kedy už naozaj nemáte na výber?.
Chyba č. 3: Žiadna prepäťová ochrana
Prepäťová ochrana (SPD – surge protective device) je pre mnohé domácnosti neznáma. Pýtate sa, či ju naozaj potrebujete? Stačí si spomenúť na suseda, ktorému po búrke prestala fungovať televízia, alebo na router, ktorý „zomrel“ pri poruche v sieti. Prepätie nevzniká len pri priamom zásahu blesku – spôsobuje ho aj spínanie v distribučnej sieti a vypínanie veľkých spotrebičov.
SPD sa vyrábajú v troch typoch a každý má svoje miesto:
- Typ 1 (T1) – pre bleskový prúd (vlna 10/350 µs), montuje sa do hlavného rozvádzača na vstupe objektu. Nevyhnutný tam, kde má dom bleskozvod.
- Typ 2 (T2) – pre spínacie a indukované prepätia (vlna 8/20 µs), montuje sa do domového rozvádzača.
- Typ 3 (T3) – najbližšie k spotrebiču, zachytáva zvyškové prepätie. Vhodný pre citlivú elektroniku.
Pravidlo výberu: dom s bleskozvodom → T1 + T2 (alebo kombinovaný T1+T2) v hlavnom rozvádzači; dom bez bleskozvodu → T2; ak máte citlivú elektroniku, doplňte T3 pri spotrebiči. Medzi jednotlivými stupňami kaskády treba dodržať aspoň približne 10 m vedenia – inak si stupne navzájom nekoordinovane „vybijú“ prácu.
Čo sa pri SPD najčastejšie pokazí:
- ochranou je len predlžovacia lišta a v rozvádzači žiadny zvodič
- chýbajúce alebo zlé uzemnenie
- vynechaná koordinácia medzi T1, T2 a T3
- nevymenený opotrebovaný modul (indikátor zmení farbu zo zelenej na červenú)
- chýbajúce predradené istenie
SPD sa riadi normami STN EN 62305 (ochrana pred bleskom) a STN EN 61643-11 (zvodiče prepätia pre nízke napätie). Ak váš rozvádzač žiadnu SPD nemá a máte doma čo i len jeden drahší spotrebič, nechajte si ju doplniť skôr, než príde prvá poriadna búrka.
Chyba č. 4: Zlé istenie obvodov
Istenie je prvý obranný val proti požiaru. Keď je istič príliš slabý, vypadáva pri bežnej prevádzke. Keď je príliš silný na daný kábel, kábel sa prehrieva – a istič „netuší“, že niečo nie je v poriadku.
Základ domového istenia je jednoduchý:
| Obvod | Kábel | Istič |
|---|---|---|
| Svetlá | CYKY-J 3×1,5 mm² | 10 A typ B |
| Zásuvky | CYKY-J 3×2,5 mm² | 16 A typ B |
Najčastejšia a najnebezpečnejšia chyba? Istič 16 A na kábli 1,5 mm². Kábel taký prúd nemusí dlhodobo vydržať a môže sa začať prehrievať až do bodu vznietenia. Pamätajte si jednoducho: 1,5 mm² → maximálne 10 A (výkon okolo 2 300 W), 2,5 mm² → 16 A (okolo 3 680 W). A istič sa vždy dimenzuje na najmenší prierez v celom obvode – ak sa kdekoľvek na trase zníži prierez na 1,5 mm², celý obvod sa isí maximálne 10 A.
Hlavný istič domácnosti býva typicky 25 A. Z neho sa obvody delia na 16 A (zásuvky) a 10 A (svetlá). Pre náročnejšie odbery platí orientačná zaťažiteľnosť medených vodičov: 4 mm² zhruba 25 A, 6 mm² zhruba 32 A, 10 mm² a viac pre hlavný domový prívod. Podklady nájdete v STN 33 2000-5-52 a STN 33 2130.
Nesprávne zvolené hodnoty ističov a nerešpektovanie selektivity (teda toho, ktorý istič má vypnúť skôr) patria medzi najčastejšie chyby návrhu. Dôsledok: pri poruche vypína väčší istič, ako by mal – a s ním celá polovica domu.
Chyba č. 5: Slaboprúd a silnoprúd v jednom
Moderný dom nemá len elektrické zásuvky – má aj dáta, kamerový systém, alarm, anténu, smart prvky. Tieto slaboprúdové rozvody lákajú dať do rovnakej skrine ako ističe. Nie vždy je to dobrý nápad.
Slaboprúdové a dátové prvky (patch panely, switche, kamerové a telefónne linky) patria do rack skrine, silnoprúdové prístroje na DIN lištu do klasického rozvádzača. Kombinovať ich bez jasného návrhu a oddelenia obvodov sa neodporúča. V praxi to znamená oddelené svorkovnice, oddelené priechody káblov a jasné rozdelenie priestoru. Ako silnoprúd a slaboprúd správne oddeliť, vysvetľuje článok Silnoprúd alebo slaboprúd? Kam patrí kábel od internetu a kam od varnej dosky.
Pozor aj na toto: elektrické brány, zabezpečovacie (EZS) a monitorovacie systémy vyžadujú samostatný okruh – typicky iný, ako sú bežné silové rozvody. Keď sú napojené na spoločný okruh so zásuvkami, porucha v ktoromkoľvek spotrebiči na ňom vypne aj bránu či alarm.
Ak už dáta do rozvádzača vstupujú (napríklad optika alebo kábel od operátora), patrí tam aj slaboprúdová prepäťová ochrana na vstupe dátovej linky – presne tak, ako má silnoprúdová SPD na vstupe elektrickej siete.
Chyba č. 6: Prehrievanie a zlé vetranie
Rozvádzač je technické zariadenie a teplo je jeho nepriateľ. Prehrievanie vzniká dvoma spôsobmi: kábel s príliš malým prierezom a vysokou záťažou sa dlhodobo tepelne preťažuje, a prístroje natlačené do tesnej skrine si navzájom zvyšujú teplotu.
Pre výkonové rozvádzače to norma STN EN IEC 61439 rieši prísne – pri výpočte teplotných limitov sa menovité prúdy prístrojov krátime až na 80 % pôvodnej hodnoty, aby nevznikali „hot spoty“. Výrobca musí uviesť menovitý prúd každého obvodu a súčiniteľ súdobosti (teda koľko obvodov reálne beží naraz). Teplota okolia pritom priamo ovplyvňuje prípustné zaťaženie vedení.
Pre domové rozvodnice platí rovnaká logika, len v menšom: neplniť skriňu na maximum, nechať medzi prístrojmi vzduch a neumiestňovať rozvádzač k zdrojom tepla. A myslieť na prostredie, v ktorom skriňa stojí – krytie IP sa volí podľa priestoru: interiér IP20–IP40, dielňa alebo exteriér IP44–IP67. Rozvádzač vo vlhkej garáži potrebuje úplne inú skriňu ako rozvádzač v chodbe. O tom, či skriňu zapustiť do steny alebo nechať na povrchu, rozhoduje aj prostredie – porovnanie nájdete v článku Rozvádzač pod omietku, alebo na omietku? Rozhoduje viac, než si myslíte.
Chyba č. 7: Nesprávne dimenzovanie prierezu káblov
Veľká časť problémov, ktoré riešime pri reklamáciách, sa dá vystopovať k jednému bodu: kábel, ktorý je na daný prúd príliš tenký. Domový štandard je jasný – svetlá CYKY-J 3×1,5 mm², zásuvky CYKY-J 3×2,5 mm², a to všetko v medenom prevedení. Hliník patrí na hlavné prívody a do väčších prierezov; pri prechode z medi na hliník treba špeciálne svorky, inak spoj koroduje.
Kde sa to láme:
- Varná doska, rúra, tepelné čerpadlo, dielňa – vyšší príkon znamená väčší prierez (typicky 6 mm², asi 32 A) alebo viacfázové pripojenie
- Garáž, záhradný domček, dlhé vedenia – na dlhej trase narastá úbytok napätia; norma ho limituje na 3–5 % menovitého napätia od rozvádzača po najvzdialenejší bod obvodu
- Hlavný domový prívod – 10 mm² a viac, podľa príkonu a dĺžky prívodu
A jedno absolútne minimum: kábel tenší ako 1,5 mm² sa na silnoprúdové elektroinštalácie nesmie použiť vôbec. Ak ho v rozvádzači vidíte, je to dôvod na zastavenie práce.
Pri rozvádzači, ku ktorému sa pripája aj viacero náročných spotrebičov, sa bavíme o menovitých prúdoch do 100–150 A – to už nie je práca „pridať jeden istič“, ale návrh celého napájania.
Ako vyzerá správny rozvádzač
Dobrý rozvádzač nespoznáte podľa značky, ale podľa logiky. Kontrolný zoznam, ktorý si môžete prejsť s elektrikárom:
Rozdelenie okruhov:
- Každá izba má vlastný okruh – pri poruche v jednej miestnosti ostatné fungujú
- Ak je to nevyhnutné, maximálne 2–3 miestnosti na jeden okruh, nikdy nie celý dom na jednu zásuvkovú vetvu
- Samostatné okruhy pre spotrebiče: chladnička, mraznička, práčka, umývačka, klimatizácia, kúrenie, brána, EZS
- Svetlá po úrovniach: každé poschodie vlastný svetelný okruh, aby výpadok jedného nespôsobil úplnú tmu
Príklad rozdelenia pod chráničmi:
| Chránič | Čo chráni |
|---|---|
| RCD 1 | Svetlá (rozdelené tak, aby výpadok nespôsobil tmu) |
| RCD 2 | Zásuvky izieb a obývačka |
| RCD 3 | Kuchyňa + umývačka |
| RCD 4 | Kúpeľňa + práčka + technická miestnosť |
| RCBO | Chladnička, kotol / tepelné čerpadlo |
Cieľ je jediný: porucha jedného obvodu nesmie odpojiť celú domácnosť. A poradie radov v rozvádzači má svoju logiku – prívod, hlavný vypínač, prepäťová ochrana, chrániče, a až potom ističe jednotlivých okruhov.
Časté otázky
Koľko modulov potrebuje rozvádzač pre rodinný dom?
Pre menší rodinný dom sú bežné rozvádzače s 36–54 modulmi, väčší dom s fotovoltikou alebo ďalšími technológiami potrebuje viac. Vždy počítajte s tým, že 20–30 % modulov zostane voľných na budúce rozšírenie – vrátane miesta pre prepäťovú ochranu, ktorá zaberie 2–4 moduly.
Aký prúdový chránič zvoliť?
Pre zásuvkové a svetelné obvody do 32 A norma vyžaduje chránič s citlivosťou 30 mA – štandardne typ A, nie AC. Pre spotrebiče s frekvenčnými meničmi (práčka, sušička) sa hodí typ F, pre nabíjačku elektromobilu alebo fotovoltiku typ B.
Aký je rozdiel medzi elektromerovým a domovým rozvádzačom?
Elektromerový rozvádzač patrí k meraniu a prípojke. Je tam elektromer (pre rodinný dom typicky jednoelektromerový trojfázový dvojtarifný, tzv. E2R) a vstupné istenie. Domový rozvádzač už rozvádza prúd do obvodov vo vnútri domu. Oboje sa musia dopĺňať, ale každý má inú úlohu. Podrobnosti nájdete v článku Elektromerový rozvádzač: tichý strážca vašej spotreby – všimnete si ho, až keď zlyhá.
Musí byť prepäťová ochrana v každom dome?
Ak má dom bleskozvod, do hlavného rozvádzača patrí SPD T1 + T2. Dom bez bleskozvodu potrebuje aspoň T2; pre citlivú elektroniku sa pridáva T3 pri spotrebiči.
Kto môže rozvádzač namontovať alebo upraviť?
Elektroinštalačné práce smie vykonávať len kvalifikovaný elektrotechnik s osvedčením (vyhláška 508/2009 Z. z.). Rozvádzač nie je miesto na svojpomocné experimenty – zle osadený istič či chýbajúci chránič sa prejaví až vtedy, keď je neskoro.
Rozvádzač pod omietku alebo na omietku?
Oba typy majú svoje miesto – závisí od hĺbky muriva, prístupu a toho, či chcete skriňu skryť. Porovnanie výhod a nevýhod nájdete v článku Rozvádzač pod omietku, alebo na omietku? Rozhoduje viac, než si myslíte.
Rozvádzač je najmenšia časť elektroinštalácie, ale rozhoduje o tom, či je dom bezpečný. Sedem chýb z tohto článku – málo modulov, chýbajúce chrániče, žiadna prepäťová ochrana, zlé istenie, zmiešané rozvody, prehrievanie a tenké káble – sa v praxi opakuje stále. Dobrý rozvádzač je taký, na ktorý môžete zabudnúť. Spomeniete si naň presne vtedy, keď ho treba – a on vás nesklame.
