V murovanom dome elektrikár vydlabe drážku v mure, natiahne káble a stenu zapraví. V drevodome nič z toho nefunguje. Stena z dreva sa nedrážkuje, sadá a hýbe sa, kábel v nej nesmie byť uložený len tak a každý zásah do konštrukcie môže narušiť statiku aj parozábranu.
Elektroinštalácia v drevodome preto podlieha prísnejším pravidlám ako v klasickom murovanom dome. Nižšie nájdete, čo sa robí inak a na čo sa opýtať dodávateľa ešte pred stavbou.
Prečo je drevodom iný
Dve veci robia z drevodomu pre elektrikára inú disciplínu: drevo horí a drevo žije.
Drevo je horľavý materiál. Smrekové, jedľové a borovicové drevo, typická konštrukcia drevostavieb, patrí podľa normy STN EN 13501-1 do triedy reakcie na oheň D–E. V starom značení to zodpovedalo stupňu horľavosti C2, teda stredne horľavé. Rovnako drevotrieskové dosky. Pre stavbu to znamená jedno: elektrické zariadenia sa od dreva musia oddeliť vzduchovou medzerou alebo nehorľavou podložkou. A nie je to vec vkusu, ale povinnosť vyplývajúca z predpisov.
Drevo je živá konštrukcia. Vlhkosť, teplotné zmeny a sadanie spôsobujú pohyby, ktoré murovaná stavba nemá. Rozvody sa preto nevedú natvrdo zaliaté v konštrukcii, ale v separátnej inštalačnej vrstve, ktorá pohyby dreva zvládne a káble ochráni.
Sekanie alebo vŕtanie do hotovej drevostavby nie je len o estetike. Narúša statiku nosných stĺpikov a trámov. Preto sa elektroinštalácia plánuje už vo fáze projektu a do hotovej konštrukcie sa zasahuje čo najmenej.
Jednu vec treba povedať na obranu dreva: horí predvídateľne. Zuhoľnatená vrstva (2–3 cm) pri požiari spomaľuje šírenie plameňa a normy s tým počítajú. Väčšina požiarov drevostavieb pritom nevzniká pri prevádzke, ale počas výstavby alebo rekonštrukcie, kde sa na pravidlá kašle.
Ako viesť rozvody v drevostavbe
Najčastejším riešením je inštalácia predsteny, separátna vrstva najbližšie k interiéru, za sadrokartónovým obkladom. Nevedú v nej len káble: slúži aj pre rozvody vody, kúrenia a kanalizácie. U drevostavieb na kľúč je štandardom.
Ak predstena nie je, prichádzajú do úvahy ďalšie spôsoby:
- Povrchové vedenie — káble v lištách alebo káblových žľaboch po povrchu stien. Jednoduché na realizáciu, všetko prístupné pre opravy, bez zásahu do konštrukcie. Nevýhoda: kábel je vystavený mechanickému poškodeniu a výsledok je menej estetický.
- Zapustené vedenie — káble v dutinách medzi obkladom a predstenou. Vyzerá to čisto a kábel je chránený, ale prístup pri oprave je náročnejší a montáž si vyžaduje presnosť.
- Vedenie podlahou — pri stavbách na rošte alebo patkách sa kábel tiahne pod podlahou a k zásuvkám vychádza krátkymi výstupmi, bez križovania nosných trámov.
Jedno pravidlo platí vždy: kábel sa po dreve nevedie voľne. Povrchové vedenie patrí do lišty alebo chráničky. Chránička zvyšuje požiarnu odolnosť aj mechanickú ochranu, čo oceníte pri montáži aj pri neskorších úpravách. Má to háčik: znižuje prúdovú zaťažiteľnosť kábla, takže dimenzovanie sa nesmie podceniť.

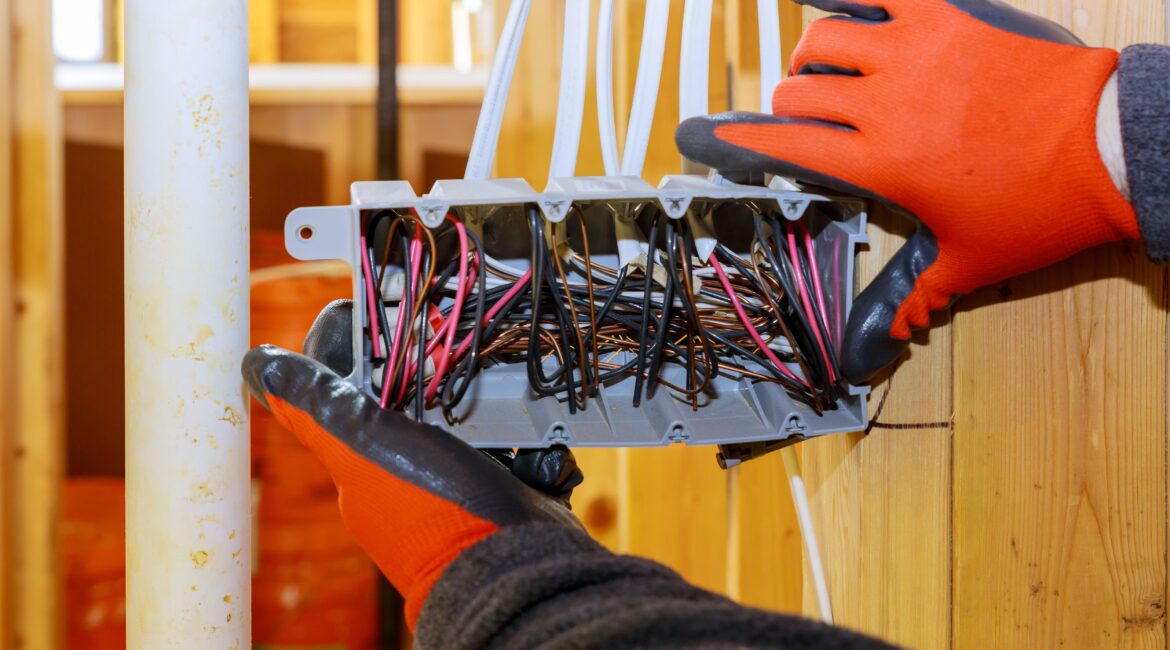

Zásuvky a vypínače sa do steny zapustiť dajú, ale v drevostavbe je to drahšie a technicky náročnejšie. Jednoduchšie je viesť káble za sadrokartónovou stenou a krabice osadiť do chráničiek. Krabice musia byť kedykoľvek otvoriteľné pre revízie, viečka sa nezasádrujú, ale viditeľne označia.
A ešte jedna vec, na ktorú sa zabúda: plán trás káblov. V drevodome patrí zakreslenie trás do plánu stavby a jeho uschovanie k povinnej výbave. Pri každom neskoršom vŕtaní (police, vešiaky, obklady) je to jediná ochrana pred vrtákom v kábli. Čo všetko má projekt elektroinštalácie obsahovať a kto ho vypracúva, nájdete v článku Projekt elektroinštalácie: prečo sa stavba bez neho predraží (a kto ho má na starosti)?.
Požiarna bezpečnosť elektroinštalácie
Požiarna bezpečnosť káblových rozvodov na Slovensku vychádza z vyhlášky MV SR č. 94/2004 Z. z. Jej § 91 upravuje trvalú dodávku elektrickej energie pri požiari a vlastnosti káblových rozvodov s odkazom na normy STN 92 0203 (trvalá dodávka elektrickej energie pri požiari) a STN 92 0204 (priestory káblového rozvodu). Pre stavebníka z toho vyplýva niekoľko konkrétnych povinností.
Prístroje sa nesmú montovať priamo na drevo. Zásuvky, vypínače, rozbočovacie krabice, svietidlá ani rozvádzače — pokiaľ výrobca výslovne nepovoľuje inak. Povinné je oddelenie vzduchovou medzerou alebo nehorľavou podložkou na celej styčnej ploche:
| Zariadenie | Vzduchová medzera | Nehorľavá podložka |
|---|---|---|
| Rozvádzače, transformátory, stroje, spotrebiče | min. 50 mm | min. 10 mm |
| Zásuvky, vypínače, svietidlá, meracie a ochranné prístroje | min. 30 mm | min. 5 mm |
Najčastejšie podložky sú cementovláknité (bez azbestu), niektoré presne kopírujú tvar konkrétnych radov vypínačov a zásuviek. Plastová krabica ani náter nehorľavú podložku nenahrádzajú.
Káble. Na horľavé materiály alebo do nich sa ukladajú len samozhášavé káble odolné voči šíreniu plameňa. Vyhovuje bežný CYKY, ktorý poznáte z murovaných domov. Kde chcete vyššiu úroveň, siahnete po kábli so zvýšenou odolnosťou, napríklad N2XH-J. Je bezhalogénový, pri horení nevytvára nebezpečné splodiny, ale dym s nízkou hustotou a korozivitou.
Prestupy káblov medzi požiarnymi úsekmi sa utesňujú certifikovanými protipožiarnymi materiálmi. Toto je práca pre odborníka, ktorý vie, kde požiarne úseky vedú.
Prúdové chrániče a AFDD v drevodome
Ochrana pred úrazom elektrickým prúdom sa v drevostavbe nekončí pri zásuvkových okruhoch. Celá elektroinštalácia drevodomu sa chráni prúdovým chráničom s menovitým vypínacím rozdielovým prúdom najviac 300 mA. V špecifikovaných prípadoch nebezpečenstva požiaru sa vyžaduje najviac 30 mA — hodnota, ktorú poznáte zo zásuvkových okruhov.
Ochrana platí pre celú inštaláciu, nielen pre zásuvky a svetlá. A prúdový chránič nenahrádza jistič: chránič zachytáva únik prúdu, istič preťaženie a skrat.
Pre vyššiu bezpečnosť sa v drevodome odporúča doplnková oblúková ochrana AFDD. Chráni pred požiarom v dôsledku elektrického oblúka, napríklad na uvoľnenom spoji, kde klasický chránič ani jistič nič nezachytia. V drevenej konštrukcii je to poistka, ktorú by sme nevynechávali. Detailnejšie o rozvádzačoch a ich osadení sa dočítate v článku Elektrický rozvádzač pre rodinný dom: 7 chýb, ktoré urobí väčšina domácností.
Parozábrana — najčastejšia obeť neodborných zásahov
Parozábrana je v drevostavbe tenká fólia, ktorá sa kladie ako prvá vrstva zo strany interiéru. Jej úloha: nepustiť vlhkosť zvnútra do tepelnej izolácie a konštrukcie. Domácnosť vyprodukuje denne až 12 litrov vodnej pary — varením, sušením prádla, dýchaním. Ak sa vlhkosť dostane do izolácie, kondenzuje, znižuje tepelný odpor konštrukcie a vytvára podmienky pre drevokazné huby a plesne.
Tu prichádza kľúčový detail pre elektroinštaláciu: medzi obkladom a parozábranou sa vytvára montážna medzera, ktorá slúži práve na vedenie rozvodov a upevnenie podkonštrukcie podhľadu. Káble patria do tejto medzery, nie cez parozábranu.
Keď sa elektroinštalácia vedie tak, že parozábranu perforuje, vzniká neopraviteľný prienik. Teplý vzduch ním konvektuje do izolácie, kondenzuje a poškodenie sa prejaví plesňou alebo napadnutým drevom. Práve pri parozábrane sa robí najviac chýb: výmena za lacné stavebné fólie, nevhodné pásky, akrylátový tmel. Funguje len ako celok. Prelepené presahy, utesnená na podlahu a murivo, utesnené všetky prestupy. Tesnosť vrstiev overí blower door test, ktorý sa pri odovzdávaní ekodomov bežne robí.
Preto platí: elektroinštalácia v drevodome nie je práca pre šikovnú ruku z rodiny. Jeden zle utesnený prestup znamená problémy, ktoré sa prejavia až o pár rokov.
Typické chyby pri elektroinštalácii v drevodome
Z praxe sa najčastejšie opakuje niekoľko chýb:
- Káble priamo v dreve bez chráničky. V horľavej konštrukcii nemá kábel žiadnu ochranu pred poškodením ani pred šírením prípadného skratu.
- Vŕtanie do zmontovanej steny bez plánu trás. Vrták, ktorý zasiahne vodič v drevostavbe, znamená riziko požiaru, nielen vypnutý istič.
- Zlé dimenzovanie káblov. Malý prierez sa prehrieva, a to je priama cesta k požiaru.
- Elektroinštalácia svojpomocne. Neodborné zásahy, napríklad montáž osvetlenia či kuchynskej linky, patria medzi najčastejšie zdroje problémov. Zásahy do rozvádzača, osadenie chrániča aj revízia patria výhradne kvalifikovanému elektrikárovi.
- Montáž prístrojov priamo na horľavý materiál bez podložky alebo medzery. Najčastejšie pri svietidlách a krabiciach.
- Predlžovací kábel ako náhrada rozvodu. Kábel trvale vedený po podlahe sa poškodzuje a v horľavej stavbe je trvalým rizikom.
- Perforácia parozábrany rozvodmi bez montážnej medzery. O dôsledkoch sme písali vyššie.
Po dokončení inštalácie je povinná revízia. Bez nej nemáte ako overiť, že je inštalácia bezpečná, a poisťovňa má pri škode dôvod na pochybnosti. Odporúča sa kontrola zhruba každých päť rokov, staršie inštalácie častejšie.
Na čo sa opýtať dodávateľa drevodomu
Kým podpíšete zmluvu, prejdite si s dodávateľom tieto otázky:
- Kde presne povedie elektroinštaláciu? Ideálna odpoveď: v inštalačnej predstene, nie v nosnej konštrukcii.
- Je v projekte zakreslený plán trás káblov? A dostanete ho k dokumentácii domu?
- Aké káble sú v ponuke? Samozhášavý CYKY je minimum, bezhalogénový N2XH-J vyšší štandard.
- Ako sú riešené odstupové vzdialenosti pri rozvádzači a svietidlách? Podložky a medzery podľa noriem sú samozrejmosť, nie diskusia.
- Kto robí elektroinštaláciu? Vlastná partia dodávateľa, alebo subdodávateľ? A kto ju zreviduje?
- Kde je parozábrana a ako sa riešia prestupy rozvodov cez ňu? Montážna medzera musí byť súčasťou skladby steny.
- Je rozvádzač pripravený na budúcnosť? Rezerva pre fotovoltaiku, tepelné čerpadlo, klimatizáciu či elektromobil sa v drevodome dopĺňa horšie ako v murovanom.
Nejednoznačné odpovede znamenajú, že si elektroinštaláciu má dať preveriť nezávislý odborník skôr, ako sa začne stavať. Je to lacnejšie ako otvárať predsteny po dvoch rokoch.
Časté otázky
Prečo nemôžem viesť káble v drevodome ako v murovanom dome?
V murovanom dome sa káble ukladajú do drážok v nehorľavom murive. Drevo je horľavé (trieda D–E podľa STN EN 13501-1) a zároveň živá konštrukcia, ktorá sadá a hýbe sa. Káble sa preto vedú v inštalačnej predstene, v lištách alebo chráničkách, nikdy voľne v dreve.
Musí byť rozvádzač v drevodome riešený inak?
Áno. Rozvádzač sa nesmie montovať priamo na horľavý materiál. Potrebuje minimálne 50 mm vzduchovú medzeru alebo 10 mm nehorľavú podložku. Vhodné môže byť aj povrchové osadenie, viac v článku Rozvádzač pod omietku, alebo na omietku? Rozhoduje viac, než si myslíte.
Aký prúdový chránič potrebuje drevodom?
Celá inštalácia sa chráni chráničom s menovitým rozdielovým prúdom najviac 300 mA, pri nebezpečenstve požiaru najviac 30 mA. Odporúča sa aj oblúková ochrana AFDD.
Čo sa stane, ak sa poruší parozábrana?
Vlhkosť z interiéru sa dostane do izolácie, kondenzuje a postupne znižuje tepelný odpor konštrukcie. Vytvárajú sa podmienky pre drevokazné huby a plesne. Prestupy rozvodov cez parozábranu musia byť utesnené a káble sa vedú v montážnej medzere.
Kedy sa robí revízia elektroinštalácie v drevodome?
Povinná je po dokončení inštalácie. Pravidelné kontroly sa odporúčajú zhruba každých päť rokov, pri starších inštaláciách častejšie. Najmä ak dom prešiel úpravami, nepodceňujte stav rozvodov.
V drevodome platia iné pravidlá ako v murovanom dome. Rozvody vedené v predstene, prístroje oddelené od dreva, parozábrana bez jedinej diery a revízia, na ktorej trváte. Dodržte ich a drevostavba vám dá to, pre čo ste si ju vybrali: zdravé bývanie bez starostí s vlhkosťou.
