Pri rodinnom dome sa dá veľa vecí dobehnúť. Pridá sa zásuvka, vymení istič, natiahne kábel v lište. Pri priemyselnej hale to neplatí. Keď sa raz položí betónová doska a postaví sa oceľová konštrukcia, každé dodatočné rozhodnutie znamená sekanie, nové trasy a často aj odstavenie výroby, ktorá ešte ani nezačala. Elektroinštalácia priemyselnej haly sa preto nerozhoduje pri montáži. Rozhoduje sa v prípravnej fáze — a vtedy sa dá ovplyvniť takmer všetko.
Tento text nie je o tom, aké káble sa používajú. Je o siedmich rozhodnutiach, ktoré určia, koľko elektroinštalácia haly bude stáť a ako rýchlo sa postaví. Každé z nich má jednu spoločnú vlastnosť: ak sa spraví zle, neskôr sa dá opraviť len za násobok ceny.
Píšeme ho ako tím LS Elektro — elektrikári a projektanti zo Šurian, ktorí robia priemyselné objekty v Nitrianskom kraji.
Sedem rozhodnutí v skratke
Skôr než sa ponoríme do detailov, tu je celý zoznam. Ak si odnesiete len toto, už viete, na čo sa pýtať na prvej obhliadke.
- Napájanie — prípojka, alebo vlastná trafostanica
- Výkon a rezerva — na aký odber sa dimenzuje a čo sa stane, keď sa pridá technológia
- Spôsob uloženia rozvodov — káblové lávky, výkopy, podhľady
- Typ rozvádzačov — typový, alebo na mieru
- Osvetlenie a núdzové osvetlenie — výpočet, alebo odhad
- Slaboprúd a dáta — v projekte, alebo dodatočne
- Rozsah revízií a odovzdania — čo musí byť hotové pred kolaudáciou
V ďalších sekciách ich prejdeme po jednom. Na konci sa k nim vrátime.
Prečo je projekt haly iná disciplína než projekt domu
Rodinný dom má jednu kuchyňu, jednu kúpeľňu a spotrebu, ktorá sa za dvadsať rokov zmení len mierne. Hala má technológiu, ktorá sa mení s každou zákazkou, a odber, ktorý sa môže za tri roky zdvojnásobiť — alebo naopak klesnúť, keď sa jedna linka presunie inam.
Rozdielov je niekoľko a každý z nich má priamy cenový následok:
| Parameter | Rodinný dom | Priemyselná hala |
|---|---|---|
| Odber | do cca 30 A | desiatky až stovky ampérov, často VN |
| Záťaž | prevažne odporová, motorická v malej miere | prevažne motorická, časté rozbehy |
| Zmeny | raz za desaťročia | pri každej zmene technológie |
| Odstavenie pri práci | neobmedzuje nikoho | priamo zastaví výrobu |
| Dokumentácia | jedna revízna správa | projekt, kusové skúšky, revízie po etapách |
Najdôležitejší rozdiel je posledný riadok. Pri hale sa neodovzdáva jedna veľká revízia na konci — odovzdáva sa po etapách, pretože výroba sa rozbieha postupne. Kto to nevie naplánovať, dováža technikov na stavbu päťkrát.
Kto vstupuje do projektu a kde sa strácajú rozhodnutia
Pri priemyselných objektoch sa na jednej stavbe stretnú minimálne štyri strany a každá vidí elektroinštaláciu inak.
- Investor chce halu čo najskôr spustiť do výroby a potrebuje vedieť, čo ho to bude stáť.
- Generálny dodávateľ potrebuje, aby elektro nikoho nezdržalo a nezablokovalo ostatné profesie.
- Projektant navrhuje podľa zadania — a ak zadanie neobsahuje napríklad rezervu pre budúcu technológiu, v projekte nebude.
- Dodávateľ elektro vie, čo sa v halách reálne osvedčilo a čo sa pri montáži ukáže ako problém.
Projekty sa najčastejšie zaseknú presne medzi druhým a tretím bodom. Projektant nakreslí to, čo dostal v zadaní, generálny dodávateľ to postaví a investor zistí pri odovzdaní, že na streche nie je trasa pre fotovoltiku a v rozvádzači nie je voľné miesto pre ďalšiu linku.
Riešenie je jednoduché a lacné: elektrikár má sedieť pri projektovaní, nie až pri montáži. Hodina konzultácie pri projektovej dokumentácii nahradí týždeň sekania v hotovej hale.
Rozhodnutie prvé: napájanie — prípojka, alebo vlastná trafostanica
Toto je najdrahšie jednotlivé rozhodnutie z celej sedmičky, pretože určuje, čo všetko bude nasledovať. Od neho sa odvíja rozsah prác, lehoty aj to, kto s kým bude komunikovať.
Základné pravidlo v praxi: kým hala vystačí s napojením na nízke napätie, je to jednoduchšie a lacnejšie. Keď ale odber rastie nad rámec toho, čo distribučná sieť v danej lokalite dovolí, alebo keď technológia potrebuje vlastné transformovanie, prichádza na rad trafostanica.
Čo o tom rozhoduje:
- Výkonová bilancia — súčet inštalovaných výkonov technológie, nie odhad „asi toľko“.
- Možnosti lokality — čo v mieste existuje a čo distributor povolí.
- Rezerva do budúcnosti — s čím sa počíta o päť a o desať rokov.
- Lehoty — vybavenie trafostanice má vlastnú časovú os, ktorá sa nedá stlačiť.
Ak sa toto rozhodnutie spraví neskoro, celý projekt sa posunie. Ak sa spraví s malou rezervou, neskoršie rozšírenie znamená nové konanie. Podrobne to rozoberá samostatný článok Trafostanica pre halu: čo musíte vyriešiť skôr, než ju postavíte?.
Rozhodnutie druhé: výkon a rezerva
Druhé rozhodnutie je o tom, na aký odber sa hala dimenzuje. Znie to ako technická otázka, ale je to otázka obchodná, pretože rezerva sa kupuje raz a vtedy je najlacnejšia.
V praxi sa stretávame s dvomi krajnosťami:
- Poddimenzovanie — projekt sa robí presne na dnešnú technológiu. Funguje to do prvého rozšírenia. Potom sa pridá linka, chladenie alebo nabíjačka pre vozíky a zistí sa, že prívod ani rozvádzač na to nemajú. Výmena znamená zásah do hotového diela.
- Absurdné predimenzovanie — niekto si povie, že rezerva je zadarmo, a nadimenzuje halu na dvojnásobok. Tu sa platí za káble, rozvádzače a priestor, ktoré nikto nikdy nevyužije.
Rozumná stredná cesta má tri parametre:
- Rezerva v prívode — zvyčajne sa počíta s rastom, ktorý investor reálne očakáva, nie s teoretickým maximom.
- Rezerva v rozvádzači — voľné pozície a miesto pre ďalšie vývody. Toto je najlacnejšia rezerva, aká existuje.
- Rezerva v trasách — prázdne lávky a chráničky pre to, čo príde neskôr.
Rozhodnutie tretie: spôsob uloženia rozvodov
Káble sa dajú viesť tromi spôsobmi a každý má inú cenu, inú rýchlosť montáže a inú možnosť neskorších zmien.
- Káblové lávky a žľaby — najčastejšie riešenie vo výrobných halách. Výhoda je zásadná: kábel sa dá kedykoľvek pridať alebo vymeniť bez zásahu do konštrukcie. Nevýhodou je, že lávky zaberajú priestor a musia byť naplánované skôr, než sa natiahne potrubie a vzduchotechnika.
- Uloženie v konštrukcii a podlahách — lacnejšie pri výstavbe, ale každá zmena znamená sekanie. Používa sa tam, kde sa s budúcimi zmenami nepočíta.
- Podhľady a inštalačné medzery — vhodné pre administratívnu časť haly alebo čisté priestory. Vyžadujú koordináciu s ostatnými profesiami, inak sa káble ocitnú za parozábranou alebo pod izoláciou.
Rozhodnutie o uložení sa robí raz, v projekte. Ak sa vynechá, montáž si trasu nájde sama — a väčšinou nájde tú najhoršiu.

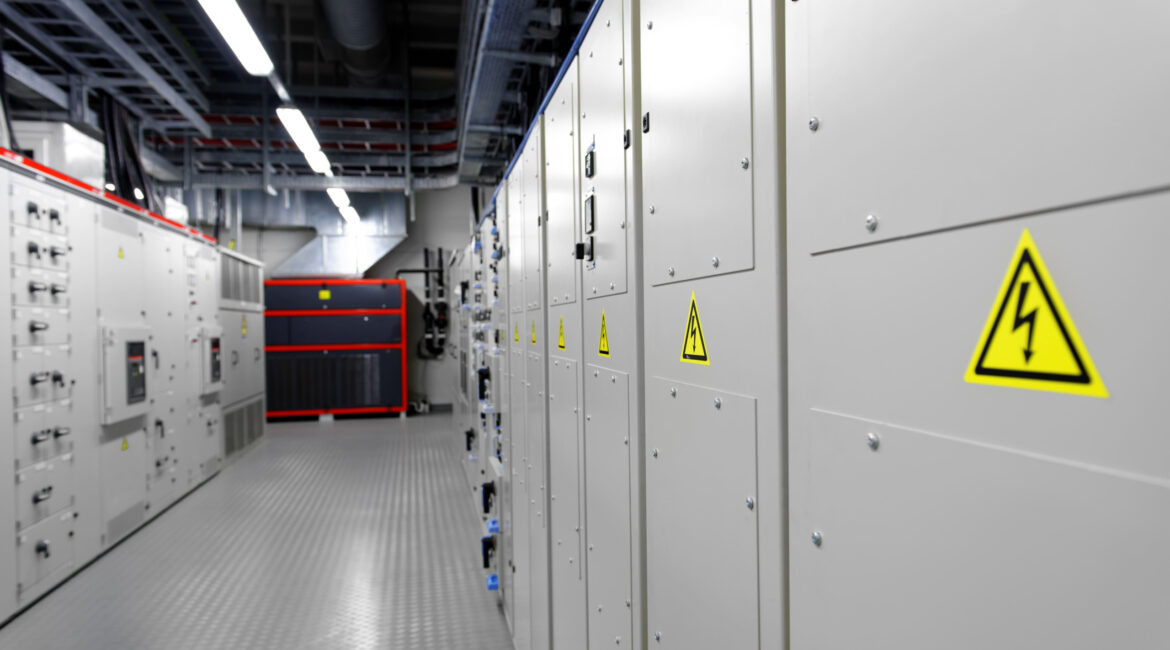

Rozhodnutie štvrté: rozvádzače — typový, alebo na mieru
Rozvádzač je miesto, kde sa všetko stretáva, a zároveň miesto, kde sa najčastejšie šetrí nesprávnym spôsobom. Typový rozvádzač z katalógu je hotový výrobok s pevnou konfiguráciou. Pre halu s konkrétnou technológiou a konkrétnym priestorom väčšinou nestačí — a to nielen dnes, ale hlavne o päť rokov.
Rozdiel je v tom, čo hala od rozvádzača potrebuje:
- Konkrétne istenie pre konkrétne stroje — nie približné hodnoty, ktoré sa dopasujú na mieste.
- Miesto pre budúce vývody — rezervné pozície a priestor pre ďalšie prístroje.
- Krytie a prevedenie podľa prostredia — iné nároky má čistá hala, iné prevádzka s prachom a vlhkosťou.
- Dokumentáciu — schémy, kusové skúšky, označenie. Bez toho revízny technik nemá čo skontrolovať.
- Možnosť rozšírenia — pridať modul bez výmeny celej skrine.
Pri hale sa preto rozvádzač vyrába podľa dokumentácie, nie podľa katalógu — je to jedna z vecí, ktoré robíme priamo my v rámci výroby rozvádzačov NN na mieru. Kto to rieši opačne, dostane skriňu, ktorá dnes funguje a pri prvej zmene sa vymieňa celá. Prečo sa to nevyplatí a čo má rozvádzač dostať pri odovzdaní, rozoberáme v článku Rozvádzač pre priemyselnú halu: prečo sa nevyplatí kupovať hotový?.
Rozhodnutie piate: osvetlenie a núdzové osvetlenie
Osvetlenie haly vyzerá ako jednoduchá položka: zavesia sa svietidlá, hotovo. V skutočnosti sú to dve rôzne úlohy, ktoré sa často zlejú do jednej a potom ani jedna nefunguje správne.
Pracovné osvetlenie musí zodpovedať typu práce, ktorá sa v hale robí. Iné nároky má sklad s regálmi, iné montážna linka, iné kontrolné pracovisko. Určuje to norma pre daný typ činnosti a overuje sa svetelno-technickým výpočtom — nie odhadom podľa počtu svietidiel na meter štvorcový.
Núdzové osvetlenie má inú úlohu: pri výpadku napájania musí zaistiť, aby ľudia našli cestu von. To znamená iné rozmery, iné umiestnenie, iné napájanie a hlavne pravidelné skúšky.
Najčastejšia chyba je, že sa núdzové osvetlenie pridá dodatočne, keď kontrola upozorní, že chýba. Vtedy sa ťahajú nové trasy do hotovej haly a napájanie sa rieši „na drôt“. Obe témy rozoberáme samostatne — Osvetlenie výrobnej haly: 5 najčastejších chýb, pre ktoré neprejde kontrolou a nadväzujúci Núdzové osvetlenie a únikové cesty: 6 povinností prevádzky, ktoré sa najčastejšie ignorujú.
Rozhodnutie šieste: slaboprúd a dáta
Toto je rozhodnutie, na ktoré sa pri príprave haly zabúda najčastejšie — a práve ono sa najhoršie doháňa.
Slaboprúd nie je len internet. V hale patrí pod neho:
- Dátová kabeláž pre riadenie výroby, terminály, kamery a administratívu
- Kamerový systém — pokrytie plochy, osvetlenie v noci, dĺžka záznamu
- Prístupový systém — kto a kam môže, dochádzka
- Elektrická požiarna signalizácia (EPS)
- Rozhlas a evakuačné ozvučenie
Každá z týchto vecí potrebuje trasu a priestor. Keď sa s nimi nepočíta v projekte, riešia sa dodatočne — a v hale plnej regálov a technológie to znamená viditeľné lišty, nové vŕtanie a kompromisy v pokrytí. Štyrom rozhodnutiam, ktoré sa po dostavbe už nedajú vrátiť, sa venujeme v článku Slaboprúdové a dátové rozvody v hale: 4 rozhodnutia pri kamerách, EPS a dátových rozvodoch.
Rozhodnutie siedme: revízie a odovzdanie
Posledné rozhodnutie rozhoduje o tom, kedy sa v hale naozaj začne vyrábať. Každé elektrické zariadenie musí pred uvedením do prevádzky prejsť odbornou prehliadkou a odbornou skúškou — skrátene OPaOS. Bez platnej revíznej správy sa hala neodovzdá a často sa ani nepripojí.
Pri priemyselnom objekte to má tri špecifiká:
- Revízia sa robí po etapách — nie naraz na konci, pretože technológia sa spúšťa postupne.
- Rozvádzače potrebujú kusové skúšky — bez nich revízny technik nemá podklad.
- Časť prác prebieha za prevádzky — a to sa musí naplánovať tak, aby niekto nemusel zastaviť výrobu v najhoršom možnom momente.
Revízne správy, kusové skúšky a projektovú dokumentáciu pripravujeme v rámci revíznych správ a projektovej dokumentácie a máme vlastného revízneho technika, takže termíny sa dajú zladiť s montážou. Ako to prebieha v bežiacej hale, popisuje článok Revízia elektrických zariadení v prevádzke: ako prejsť OPaOS bez odstavenia výroby?.
Čo sa v hale nesmie vypnúť: záložné napájanie
Samostatnú kapitolu si zaslúži otázka, ktorú si investor položí až pri prvom výpadku: čo sa v hale nesmie zastaviť? Pri výpadku napájania sa totiž nerozhoduje len o pohodlí, ale často o technológii, ktorá sa po neplánovanom vypnutí poškodí, o rozpracovanej zákazke alebo o dátach.
Riešenia sú tri a každé patrí na iné miesto:
- UPS pokrýva sekundy až minúty — dostatočné na bezpečné zastavenie alebo preklenutie prepnutia.
- Dieselagregát pokrýva hodiny, ale potrebuje priestor, palivo a údržbu.
- Kombinácia pokrýva oboje a je najčastejšie správna odpoveď pri výrobe, ktorá sa nedá len tak zastaviť.
O tom, prečo nestačí kúpiť najväčšiu UPS a ako sa záložné napájanie dimenzuje, píšeme v článku Záložný zdroj pre halu: UPS, alebo generátor? A čo keď oboje.
Spotreba a jej riadenie: kompenzácia a meranie
Pri halách s motorickou záťažou sa často ukáže, že časť faktúry za elektrinu nie je o spotrebe, ale o účinníku. Ak je zlý, prevádzka platí aj za energiu, ktorá sa nikde nespotrebuje, ale prechádza medzi zdrojom a záťažou.
Riešením je kompenzácia jalového výkonu. Nie je to ale univerzálny liek — funguje tam, kde je motorická záťaž s vhodným priebehom. Rozhodovať o nej bez merania je hazard. Kedy pomôže a kedy len zbytočne preplatíte, rozoberáme v článku Kompenzácia jalového výkonu v hale: kedy pomôže a kedy len zbytočne preplatíte?.
Vlastná výroba elektriny na streche haly
Veľká strecha haly je zároveň príležitosť aj pasca. Príležitosť preto, že hala zvyčajne spotrebováva elektrinu vtedy, keď slnko svieti — teda presne vtedy, keď fotovoltika vyrába. Pasca preto, že plocha strechy sama o sebe nič neznamená.
O tom, či má fotovoltika na hale zmysel, rozhoduje krivka spotreby počas dňa, nie výmera strechy. A ako prvé sito prichádza statika — nosnosť strechy a spôsob uchytenia. Kedy sa investícia vráti a kedy nie, rozoberáme v článku Fotovoltika na streche výrobnej haly: kedy sa investícia vráti a kedy nie?.
Prevádzka a servis po odovzdaní
Odovzdaním sa práca nekončí. Hala bude mať pravidelné revízie, bude meniť technológiu, bude dopĺňať vývody. Rozdiel medzi dobrým a zlým projektom sa ukáže práve tu: v tom, koľko vecí sa dá doplniť bez zásahu do konštrukcie.
Tri veci, ktoré sa pri odovzdaní oplatí mať poruke:
- Kompletnú dokumentáciu — projekt skutočného stavu, nie pôvodný návrh.
- Revízne správy po etapách s prehľadom, čo ešte nie je hotové.
- Prehľad rezerv — kde sú voľné pozície, voľné trasy a aké sú ich parametre.
Ako vyberať dodávateľa pre priemyselný projekt
Pri hale sa nevyberá dodávateľ podľa najnižšej ceny, pretože cena sa pri rôznych ponukách vzťahuje na rôzny rozsah. Namiesto toho sa oplatí klásť otázky, na ktoré sa nedá odpovedať naučenou vetou.
Päť otázok, ktoré odlíšia dodávateľov:
- Robíte projekty, alebo len montáž? Ak len montáž, kto navrhne riešenie, keď v projekte niečo chýba?
- Vyrábate rozvádzače, alebo ich kupujete? Ak kupujete, je tu niekto, kto zodpovedá za prevedenie na mieru?
- Máte vlastného revízneho technika? Ak nie, budete čakať na termín niekoho tretieho.
- Robili ste prácu v bežiacej prevádzke? A ako ste ju plánovali, aby výroba nestála?
- Čo zostane po odovzdaní? Aká dokumentácia a aké podklady dostaneme.
Odpovede na tieto otázky povedia o dodávateľovi viac než akákoľvek referencia. My vieme na všetkých päť odpovedať áno — od návrhu napájania cez vlastnú výrobu rozvádzačov až po revízne správy s vlastným revíznym technikom.
Časté otázky investorov
Kedy treba zavolať elektrikára do projektu haly?
Ešte pri projektovej dokumentácii, nie pri montáži. Vtedy sa dajú ovplyvniť trasy, rezervy a napájanie. Neskôr sa tie isté veci riešia sekaním alebo za výrazne vyšších nákladov.
Stačí hale nízke napätie, alebo potrebujem trafostanicu?
Rozhoduje výkonová bilancia technológie a možnosti distribučnej siete v lokalite. Rozhodnutie treba urobiť pred podaním požiadavky na pripojenie, pretože sa od neho odvíja celý ďalší postup.
Musí byť revízia hotová pred kolaudáciou?
Áno. Bez platnej revíznej správy sa elektrické zariadenia nemôžu uviesť do prevádzky a hala sa neodovzdá. Pri priemyselných objektoch sa navyše odovzdáva po etapách.
Ako sa robí revízia v hale, ktorá už vyrába?
Plánuje sa dopredu: určia sa časti, ktoré sa dajú skúšať za prevádzky a časti, ktoré potrebujú krátke odstavenie. Podrobne to popisuje samostatný článok o revízii v prevádzke.
Dá sa elektroinštalácia haly riešiť s rezervou na neskorší rast?
Dá, a je to najlacnejšia časť celého projektu. Voľné pozície v rozvádzači a prázdne chráničky stoja pri výstavbe minimum, ich dodatočné vybudovanie je oveľa drahšie.
Záver
Vráťme sa k siedmim rozhodnutiam: napájanie, výkon a rezerva, uloženie rozvodov, typ rozvádzačov, osvetlenie, slaboprúd a revízie. Každé sa dá vyriešiť dobre alebo zle a každé sa dá opraviť len za násobok ceny. Rozdiel medzi halou, ktorá sa rozbieha podľa plánu, a halou, ktorá sa zasekne pri odovzdávaní, nie je v cene ponuky — je v tom, či tieto rozhodnutia niekto urobil skôr, než začali rásť steny.
Pri halách začíname výkonovou bilanciou a od nej odvíjame napájanie, rozvádzače aj etapy revízií. Ak práve riešite halu, napíšte nám, v akom štádiu projekt je — zavolajte na +421 919 126 310 alebo vyplňte kontaktný formulár.
