Trafostanica je stavba, ktorá sa nedá presunúť, nedá sa zväčšiť bez stavebného zásahu a nedá sa vybaviť rýchlejšie, než dovolia lehoty. Práve preto je prvá vec, ktorú treba pri príprave haly vyriešiť — ešte predtým, než sa rozhodne o rozvodoch, rozvádzačoch alebo osvetlení.
Tento článok nie je o tom, ako trafostanica funguje. Je o tom, čo musíte mať vyriešené skôr, než sa začne stavať, pretože tieto veci sa neskôr už dobehnúť nedajú.
Kedy hala trafostanicu potrebuje a kedy stačí prípojka NN
Nie každá hala potrebuje vlastnú trafostanicu. Rozhodnutie závisí od toho, aký výkon technológia potrebuje a čo je v danej lokalite k dispozícii.
Prípojka nízkeho napätia stačí vtedy, keď:
- odber technológie sa zmestí do kapacity, ktorú distribučná sieť v mieste ponúka
- nie je potrebné transformovať napätie na inú úroveň
- lokalita má dostatočne blízko vhodné napájacie miesto
Trafostanica je potrebná vtedy, keď:
- odber presahuje možnosti nízkeho napätia v lokalite
- technológia pracuje na vlastnej napäťovej úrovni
- je potrebná vyššia spoľahlivosť napájania
- ide o areál s viacerými objektmi, ktoré sa napájajú spoločne
V praxi sa najčastejšie stretávame s tým, že investor prichádza s hotovým projektom haly a otázkou „treba nám trafostanicu?“. Vtedy je už neskoro na najlacnejšie varianty — rozhodnutie o napájaní má byť urobené ešte pred dispozíciou objektu.
Výkonová bilancia: čísla, nie odhad
Základom každého rozhodnutia o trafostanici je výkonová bilancia — prehľad toho, čo všetko bude hala odoberať.
Bilancia sa neskladá len z hlavnej technológie. Do súčtu patrí:
- Výrobné linky a stroje — inštalované výkony, nielen priemerná spotreba
- Vzduchotechnika a chladenie — často podceňovaná položka, ktorá v lete rastie
- Osvetlenie — pri veľkej hale nejde o zanedbateľnú položku
- Nabíjačky pre manipulačnú techniku — vozíky sa nabíjajú v zmenách
- Sociálne a administratívne priestory — kuchyňky, šatne, kancelárie
- Rezerva pre budúci rast — najčastejšie vynechávaná položka
Dôležitý detail: inštalovaný výkon nie je to isté ako súčasný odber. Nie všetko beží naraz. Preto sa bilancia nerobí ako jednoduchý súčet, ale s koeficientmi súčasnosti — a to je práca pre niekoho, kto vie, ako sa technológia v hale reálne správa. Výkonovú bilanciu aj návrh napájania vrátane podkladov pre požiadavku na pripojenie riešime v rámci elektroinštalačných prác.
Najčastejšia chyba pri bilancii: počíta sa len to, čo je dnes v pláne. O päť rokov sa pridá linka a zistí sa, že trafostanica nemá rezervu — a jej výmena znamená nové územné a stavebné konanie.
Požiadavka na distribútora: lehoty, ktoré nikto neurýchli
Toto je vec, ktorá sa nedá obísť ani vyjednať. Napojenie na distribučnú sústavu má svoj proces a svoje lehoty, ktoré plynú bez ohľadu na to, ako veľmi investor potrebuje začať vyrábať.
Čo proces zahŕňa:
- Podanie požiadavky na pripojenie s konkrétnymi parametrami odberu
- Vyjadrenie distribútora — či a za akých podmienok je pripojenie možné
- Zmluva o pripojení s určením miesta a spôsobu pripojenia
- Realizácia prípojky a súvisiacich zariadení
- Uvedenie do prevádzky s príslušnými skúškami
Tento proces sa začína požiadavkou a požiadavka sa podáva podľa projektu. Ak sa projekt mení, mení sa aj požiadavka — a lehoty začínajú odznova.
Praktický dôsledok: požiadavku treba podať s takými parametrami, ktoré sa už nebudú meniť. Preto sa výkonová bilancia robí s rezervou dopredu, nie dodatočne.
Umiestnenie a prístup: priestor, ktorý po zastavaní už nenájdete
Trafostanica potrebuje miesto — a to miesto má svoje požiadavky. Rozhoduje sa o ňom v čase, keď sa ešte len kreslí dispozícia pozemku. Po zastavaní sa to isté rieši len ťažko.
Čo o umiestnení rozhoduje:
- Vzdialenosť od miesta napojenia — ovplyvňuje dĺžku prívodu a straty
- Prístupová cesta — trafostanica musí byť prístupná pre obsluhu aj pre techniku distribútora
- Vzdialenosť od chránených priestorov — bezpečnostné odstupové vzdialenosti
- Manipulačný priestor — priestor pre obsluhu a prípadnú výmenu zariadení
- Odvodnenie a podložie — trafostanica nie je záhradná stavba
Najčastejšia chyba: trafostanica sa umiestni na miesto, ktoré síce vyhovuje pri kreslení, ale po dostavbe sa ocitne za plotom, bez prístupu alebo na mieste, kde prekáža. Oprava znamená stavebný zásah do hotového areálu.
Typ a prevedenie: kiosková, stĺpová, alebo v objekte
Prevedenie trafostanice sa mení podľa toho, čo je už postavené okolo a aké sú podmienky v lokalite.
Kiosková trafostanica je samostatný objekt, ktorý sa dodáva ako celok. Výhoda je rýchla montáž a jasné rozhranie zodpovedností. Nevýhodou je, že potrebuje vlastné miesto na pozemku.

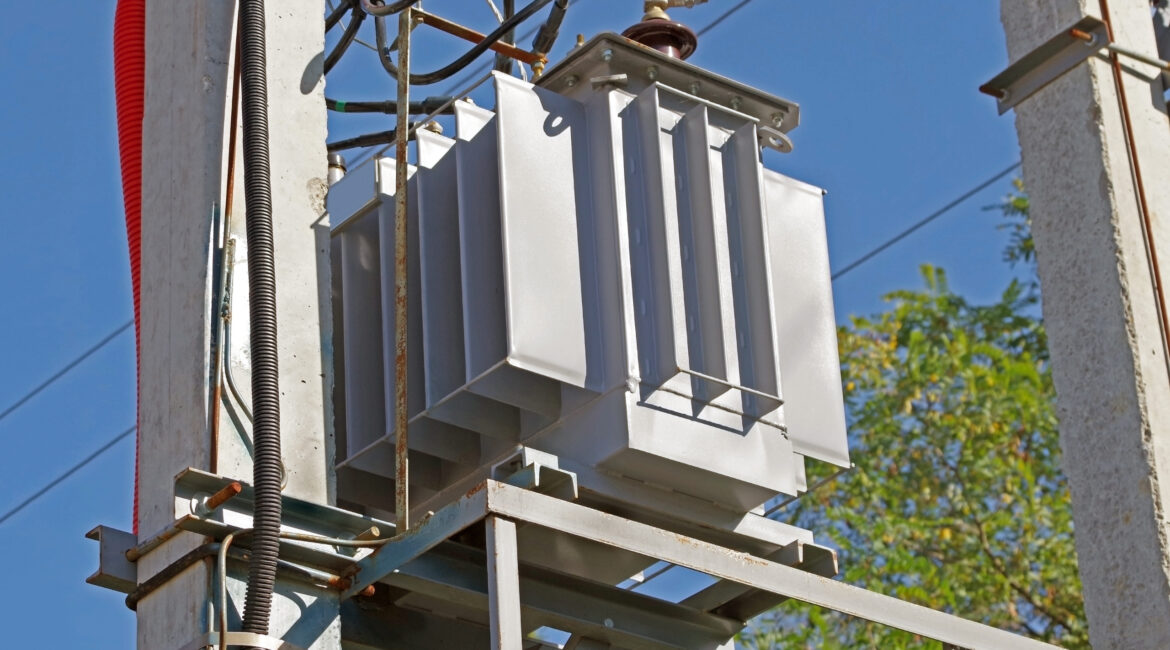

Stĺpová trafostanica sa používa v špecifických situáciách a vyžaduje iné priestorové nároky.
Trafostanica v objekte je riešenie, keď sa trafostanica zabuduje do haly alebo do prístavby. Tu treba vyriešiť prístup, vetranie, požiarne požiadavky a priestor pre obsluhu — a to všetko musí byť v architektonickom riešení skôr, než sa dobetónuje.
Voľba prevedenia nie je otázka vkusu. Rozhoduje o nej lokalita, priestorové možnosti, požiadavky distribútora a to, ako sa má areál používať za desať rokov.
Ochranné a bezpečnostné prvky: musia byť v projekte
Trafostanica má okrem transformácie aj bezpečnostnú úlohu. Patrí tam:
- Ochranné uzemnenie a prepájanie
- Ochrany proti prepätiu
- Zabezpečenie proti vstupu nepovolaných osôb
- Označenie a výstražné prvky
- Protipožiarne opatrenia podľa typu prevedenia
Všetky tieto prvky sa navrhujú s trafostanicou, nie po nej. Dodatočná montáž znamená zásah do hotového diela, nové posúdenie a často aj zmenu dokumentácie.
Napojenie technológie a jej budúci rast
Posledná vec, ktorá sa rozhoduje s trafostanicou, je spôsob, akým sa z nej napája technológia haly. Tu platí jednoduché pravidlo: čo sa dnes nevyhradí, sa dopĺňa za prevádzky.
Čo treba vyriešiť vopred:
- Koľko vývodov bude trafostanica mať — a či stačia aj na to, čo príde neskôr
- Spôsob merania — či bude jedno meranie pre celú halu, alebo viac samostatných
- Rozdelenie na časti haly — aby porucha v jednej časti nevypla celý objekt
- Rezerva na vývody — voľné miesto, ktoré dnes nič nestojí a neskôr sa nedá vyrobiť
Práve rozdelenie napájania sa pri prevádzke ukáže ako najužitočnejšie opatrenie. Hala, ktorá sa dá čiastočne vypnúť, sa dá aj čiastočne opravovať — a to rozhoduje o tom, či sa pri poruche zastaví celá výroba.
Kto čo zabezpečuje a kde sa projekty zasekávajú
Pri trafostanici sa stretávajú tri strany s odlišnými zodpovednosťami:
| Strana | Zodpovedá za |
|---|---|
| Investor | zadanie, požiadavku na pripojenie, pozemok a prístup |
| Distribútor | podmienky pripojenia a pripojenie samotné |
| Dodávateľ elektro | návrh vnútornej časti, nadväznosť na rozvody, realizáciu |
Projekty sa najčastejšie zaseknú na rozhraní medzi investorom a dodávateľom: investor má požiadavku, ale nemá podklady, alebo má podklady, ktoré nezodpovedajú tomu, čo sa bude v hale reálne robiť. Vtedy sa čaká — a čakanie pri trafostanici znamená posun celého projektu.
Nadväznosť na rozvody v hale
Trafostanica nie je samostatná vec. Jej vývody pokračujú do rozvodov haly, do rozvádzačov a odtiaľ k technológii. Rozhodnutia o trafostanici preto priamo určujú, ako sa bude dať hala v budúcnosti meniť.
Ak sa trafostanica vyrieši s rezervou a s delenými vývodmi, rozvody v hale sa dajú dopĺňať po častiach. Ak sa vyrieši na minimum, každá ďalšia linka znamená zásah do napájania celého objektu. Na vývody nadväzuje článok Rozvádzač pre priemyselnú halu: prečo sa nevyplatí kupovať hotový?.
Časté otázky
Kedy vieme, že hala potrebuje trafostanicu a nie len prípojku?
Vtedy, keď odber technológie presahuje možnosti nízkeho napätia v lokalite, alebo keď technológia pracuje na vlastnej napäťovej úrovni. Rozhoduje výkonová bilancia, nie veľkosť haly.
Ako dlho trvá vybavenie trafostanice?
Má vlastnú časovú os, ktorá sa nedá stlačiť — od požiadavky na pripojenie cez vyjadrenie distribútora až po uvedenie do prevádzky. Preto sa začína čo najskôr a s parametrami, ktoré sa už nebudú meniť.
Dá sa trafostanica neskôr zväčšiť?
Len so stavebným zásahom a často s novým konaním. Rezerva vo výkone a v počte vývodov sa preto rieši pri návrhu, nie dodatočne.
Prečo záleží na tom, koľko vývodov trafostanica má?
Rozdelené vývody umožňujú čiastočné vypnutie — a teda aj čiastočnú opravu alebo rozšírenie. Pri jednom vývode znamená akýkoľvek zásah zastavenie celého objektu.
Záver
O trafostanici nerozhoduje veľkosť haly, ale výkonová bilancia technológie a to, čo ponúka distribučná sieť v konkrétnej lokalite. Rozhodnutie sa robí pred podaním požiadavky na pripojenie, pretože od neho sa odvíja celý ďalší postup — druh stavby, miesto na pozemku, počet vývodov.
Dve veci sa dopĺňajú len so stavebným zásahom: rezerva vo výkone a rozdelenie vývodov. Prvá určuje, či sa dá technológia neskôr rozšíriť; druhá, či sa dá časť objektu vypnúť bez zastavenia celého areálu. Obe stoja pri návrhu zlomok ceny oproti tomu, čo si vyžiadajú dodatočne.
