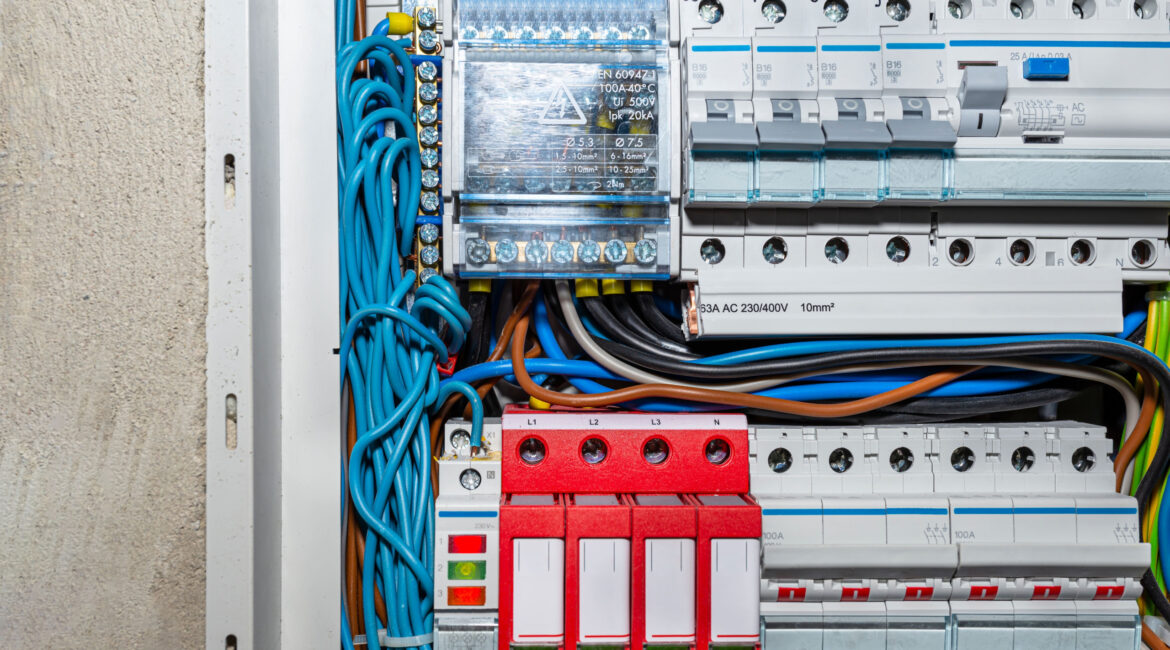

Rozvádzač je miesto, kde sa v hale rozhoduje o všetkom ostatnom. Cez neho ide napájanie ku každej linke, k nemu sa pripája každá zmena a z neho sa odvíja, čo sa dá v budúcnosti doplniť. Napriek tomu sa pri rozvádzači najčastejšie šetrí — a to práve tam, kde to má najhoršie následky.
Rozvádzač pre priemyselnú halu nie je produkt, ktorý sa vyberie z katalógu. Je to zariadenie navrhnuté pre konkrétnu technológiu, konkrétny priestor a konkrétny spôsob prevádzky. V tomto článku vysvetlíme, prečo hotový rozvádzač pre halu nestačí, čo znamená „na mieru“ a čo má investor od rozvádzača dostať pri odovzdaní.
Čo hala od rozvádzača potrebuje a čo typový rozvádzač nedá
Typový rozvádzač je hotový výrobok s pevnou konfiguráciou. Je navrhnutý tak, aby vyhovel čo najširšiemu použitiu — a presne preto nevyhovuje jednému konkrétnemu prípadu optimálne.
Čo hala potrebuje:
- Istenie presne podľa konkrétnych strojov — nie približné hodnoty, ktoré sa dopasujú na mieste
- Počet vývodov podľa skutočnej technológie — nie podľa toho, koľko sa ich vmestí do typovej skrine
- Krytie a prevedenie podľa prostredia — iné nároky má čistá montážna hala, iné prevádzka s prachom, vlhkosťou alebo chemickými látkami
- Miesto pre rezervu — voľné pozície pre to, čo príde neskôr
- Meranie a rozdelenie — aby porucha v jednej časti nevypla celý objekt
- Prepojenie s nadradeným systémom — ak hala meria spotrebu po častiach alebo riadi technológiu
Typový rozvádzač niektoré z týchto vecí zvládne, ale zvyčajne nie všetky súčasne. A keď sa do neho začne zasahovať, prestáva byť typovým — a začína byť rozvádzačom, ktorý niekto upravil bez dokumentácie.
Prečo sa nevyplatí kupovať hotový
Argument pre hotový rozvádzač je vždy rovnaký: je rýchlejšie dostupný a vyzerá lacnejšie. Oba body majú háčik.
- Dostupnosť. Typový rozvádzač je na sklade — ale akonáhle sa doň musí zasahovať, dostupnosť prestáva byť výhodou. Zásah znamená úpravu, novú kontrolu a novú kusovú skúšku. Celkový čas sa často predĺži oproti výrobe na mieru.
- Cena. Porovnáva sa cena skrine s cenou skrine na mieru. Lenže skutočná cena zahŕňa aj to, čo sa do typovej skrine nevmestí: dodatočné úpravy, prácu pri montáži, kompromisy v istení a hlavne to, čo sa bude diať o päť rokov.
- Rozšíriteľnosť. Toto je najdôležitejší bod. Hala sa mení. Pridá sa linka, nabíjačka, chladenie. Ak rozvádzač nemá voľné pozície a priestor, ďalšia zmena znamená výmenu celej skrine — a to nielen jej, ale aj napájania a dokumentácie.
Skúsenosť z praxe: rozvádzač, ktorý bol pri kolaudácii plný, sa pri prvom rozšírení stáva najdrahšou položkou projektu. Rozvádzač, ktorý mal rezervu, sa pri rozšírení len doplní.
Čo znamená prevedenie na mieru
„Na mieru“ neznie ako technický pojem, ale má celkom konkrétny obsah. Znamená, že sa začína od dokumentácie a končí sa pri overenom zariadení.
Postup má niekoľko krokov:
- Podklady od investora. Zoznam technológie s výkonmi, spôsob napájania, požiadavky na meranie a riadenie, informácia o prostredí (prach, vlhkosť, teplota, chemické látky).
- Návrh rozvádzača. Rozdelenie na vývody, istenie, voľba prístrojov, dimenzovanie, rozloženie v skrini, rezervné pozície. Výstupom je dokumentácia, nie skriňa.
- Výroba. Zostavenie podľa dokumentácie, s označením, s dodržaním krytia a s prístupom pre obsluhu.
- Kusová skúška. Overenie každého rozvádzača pred odovzdaním — či je zapojený podľa dokumentácie a či funguje tak, ako má.
- Dokumentácia k odovzdaniu. Schémy, zoznam prístrojov, protokol o kusovej skúške, označenie obvodov.
Tento postup nie je o tom, že by niekto chcel robiť veci zložitejšie. Je o tom, že bez prvého kroku sa nedá urobiť druhý, a bez štvrtého sa nedá urobiť revízia.
Dokumentácia, ktorú musí rozvádzač mať pri odovzdaní
Toto je časť, ktorá sa najčastejšie podceňuje — a pritom rozhoduje o tom, či sa dá rozvádzač vôbec udržiavať.
Čo má investor dostať:
- Výkresovú dokumentáciu skutočného stavu — nie pôvodný návrh, ak sa počas výroby niečo zmenilo
- Zoznam použitých prístrojov s typmi a parametrami
- Protokol o kusovej skúške — bez neho revízny technik nemá podklad
- Označenie obvodov zhodné s dokumentáciou
- Schému rozloženia pre obsluhu
- Pokyny pre obsluhu a údržbu
Rozvádzač bez dokumentácie je čierna skrinka. Pri poruche sa hľadá, čo kam ide. Pri rozšírení sa háda, čo je voľné. Pri revízii sa zisťuje, že sa nedá porovnať stav s ničím. Práve preto sa v praxi stretávame s tým, že hala má funkčný rozvádzač, ale nedá sa v ňom nič meniť bez rizika — pretože nikto nevie, čo v ňom je.
Prečo je výrobca a montážnik v jednej firme výhoda
Pri rozvádzači sa stretávajú dve činnosti: výroba zariadenia a jeho zapojenie v hale. Ak ich robia dve firmy, vzniká rozhranie — a na rozhraniach vznikajú problémy.
Čo sa deje, keď sú oddelené:
- Výrobca urobí rozvádzač podľa dokumentácie, ktorú dostal
- Montážnik ho v hale zapojí podľa svojej dokumentácie
- Pri revízii sa zistí, že dokumentácie si neodpovedajú
- Zodpovednosť sa hľadá medzi nimi
Keď je výrobca a montážnik jeden subjekt, toto rozhranie neexistuje. Dokumentácia je jedna, zodpovednosť je jedna a pri zmene sa nemusí dohadovať, kto čo zmenil. Zapojenie v hale patrí pod elektroinštalačné práce a nadväzujúcu revíziu riešime cez revízne správy a projektovú dokumentáciu.
Nadväznosť na revíziu
Rozvádzač je zariadenie, ktoré sa pri revízii kontroluje ako prvé — pretože z neho vychádza všetko ostatné. Kusová skúška je podkladom pre revíziu a bez nej sa revízia robí naslepo.
Súčasne platí, že rozvádzač ovplyvňuje, ako sa dá revízia naplánovať za prevádzky. Rozvádzač s delenými vývodmi umožňuje skúšať po častiach. Rozvádzač s jedným veľkým vývodom znamená, že sa pri meraní vypína celá hala. Ako to v praxi prebieha, popisuje článok Revízia elektrických zariadení v prevádzke: ako prejsť OPaOS bez odstavenia výroby?.
Kedy je vhodné riešiť rozvádzač inak než na mieru
Aby to nevyznelo jednostranne: sú situácie, keď hotové riešenie dáva zmysel.
- Menšie prevádzky s ustálenou technológiou, ktorá sa nebude meniť
- Dočasné riešenia pri krátkodobých projektoch
- Doplnkové rozvádzače pre jednu konkrétnu technológiu s jasným zadaním
Rozhodujúce je, či sa v hale bude ešte niečo meniť. Ak áno — a v priemysle sa mení takmer vždy — je prevedenie na mieru s rezervou lacnejšie než akékoľvek hotové riešenie.
Časté otázky
Prečo nie je typový rozvádzač pre halu dosť?
Pretože je navrhnutý pre čo najširšie použitie, a teda nie pre konkrétnu technológiu. Keď sa doň začína zasahovať, prestáva byť typovým — a začína byť rozvádzačom, ktorý niekto upravil bez dokumentácie.
Čo znamená kusová skúška rozvádzača?
Overenie každého rozvádzača pred odovzdaním — či je zapojený podľa dokumentácie a či funguje tak, ako má. Bez protokolu o kusovej skúške nemá revízny technik podklad pre revíziu.
Akú dokumentáciu máme dostať pri odovzdaní?
Výkresovú dokumentáciu skutočného stavu, zoznam použitých prístrojov, protokol o kusovej skúške, označenie obvodov zhodné s dokumentáciou, schému rozloženia pre obsluhu a pokyny pre obsluhu a údržbu.
Kedy dáva zmysel hotové riešenie?
Pri menších prevádzkach s ustálenou technológiou, ktorá sa nebude meniť, pri dočasných riešeniach a pri doplnkových rozvádzačoch pre jednu konkrétnu technológiu s jasným zadaním.
Záver
Rozvádzač pre priemyselnú halu je zariadenie na mieru. Navrhuje sa pre konkrétnu technológiu, konkrétny priestor a konkrétny spôsob prevádzky — a práve preto pri raste alebo zmene technológie typový výrobok prestáva stačiť. Keď sa doň začne zasahovať, prestáva byť typovým a stáva sa rozvádzačom, ktorý niekto upravil bez dokumentácie.
Čo rozhoduje pri odovzdaní: výkresová dokumentácia skutočného stavu, protokol o kusovej skúške a rezervné pozície. Prvé dve určujú, či vôbec prejde revízia; tretia, či sa dá hala o päť rokov rozšíriť bez výmeny celého rozvádzača. Všetky tri stoja pri návrhu minimum.
